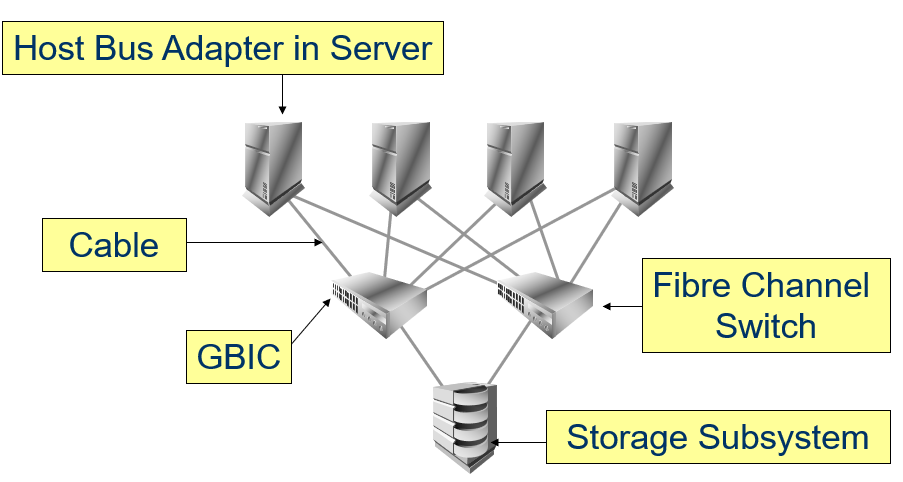

서버와 스토리지를 직접적으로 붙이는 DAS와는 달리 SAN은 서버와 스토리지 사이에 존재하는
스위치로서 서버의 HBA정보의 WWN 을 활용하는 것이다.
이를 통해 일반 DAS 보다 속도 및 통신이 빠르다.
SAN 종류도 IP-SAN , FC-SAN 2가지가 있으며, IBM 제품으로는 IP-SAN 의 대표적인 제품은 IBM V7KU[=V7K U(=Unified)]라고도 불리는 제품이다.
지금 설명할 제품은 FC-SAN만 대표적으로 알아본다.
랩탑 또는 노트북에서 따로 SAN SW (Fabric SWitch)의 IP를 설정하지 않았다면
같은 대역대를 맞추는 게 좋다. ibm brocade 같은 경우엔 10.77.77.X 대역으로 맞추고, Ethernet Cable 또는 RS232 cable로 연결한다. 동시에 연결 가능하다.
RS232 serial cable로 접속이 필요한 경우에는 다음과 같다.
- 스위치의 부팅과정에서 발생하는 오류 검사 또는 스위치 재 부팅 작업 시
- 스위치의 초기 설정 시
- 스위치의 IP 주소를 모르는 경우 또는 IP주소 변경 작업 시
- Firmware download, Config up/download등 중요작업 수행 시
SAN SW 종류 | default IP | netmask | id / password |
Brocade | 10.77.77.77 | 255.255.255.0 | admin password |
mcdata | 10.1.1.10 | 255.0.0.0 | administrator password |
cisco | 10.1.1.10 | 255.0.0.0 | admin password |
명령어
switch:admin> ipaddrshow
Ethernet IP Address: 10.77.77.77
Ethernet Subnetmask: 255.255.255.0
Fibre Channel IP Address: 0.0.0.0
Fibre Channel Subnetmask: 0.0.0.0

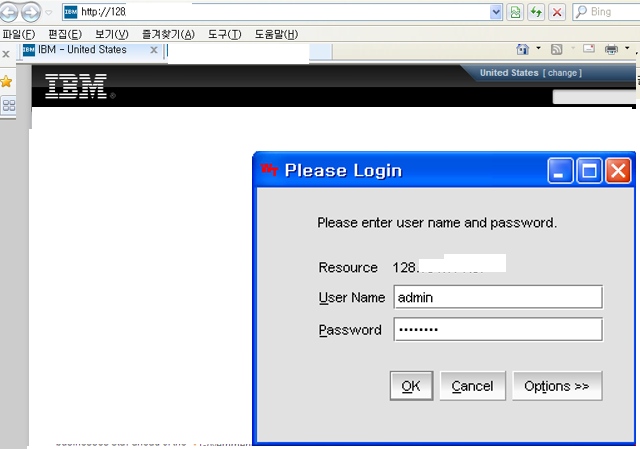

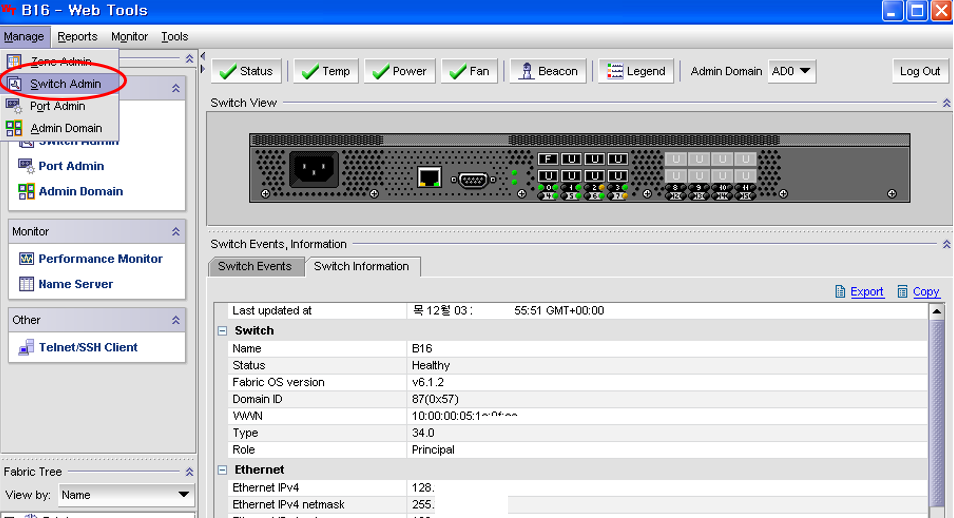

web UI
zoning 이란?
soft zoning ( WW Node zoning) | Hard zoning(WW port zoning) |
식별자를 이용해 그룹화(zoning)이 가능함 . 포트 위치와는 상관 없음 -> W W Node Name - HBA와 같은 접속장치의 WWN(World Wide Name)을 식별자로 사용한다. - 포트 장애 발생시 옮겨 꽂기만 하면 통신이 재개되고 설정이 유지된다.
- 접속장치가 고장나 WWN이 바뀌게 되면 설정을 바꿔주어야 한다.
|
물리적인 포트를 식별자로 사용해 그룹화. -> W W Port Name 포트 장애시 다른 포트에 옮겨 꽂으면 자동으로 인식되지 않으므로 새롭게 설정해야 한다. |
