(lenovo/ IBM ) v series midrange 급의 스토리지는 따로 IP를 설정하지 않으면
보통 rear 후면부default로 각각의 node canister1/2 각각의 port 1 IP는 192.168.70.121/192.168.70.122로 되어있음.
같은 대역으로 맞추어 노트북을 붙일 때는 out of bound로 접속 가능함.

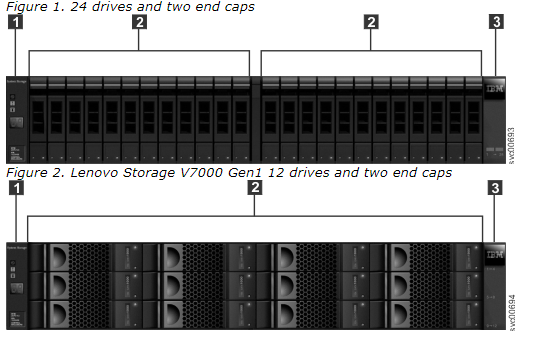

front 전면부 엔 디스크가 탑재되어있으며,2.5인치 또는 3.5 인치의 디스크로 구성되어있음.
모델에 따라 초기모델이면
해당 machine type 2076의 모델 124 , 112 로 되어있음을 알수있음
124: Generation 1 , 즉 1세대이며 24개의 디스크 slot으로 구성된 모델(2.5인치로는 최대 24개가 꽂힘)
112: Gen 1, 1 세대의 12개의 디스크 slot으로 구성된 모델 (3.5인치로는 최대 12개가 꽂힘)
224 : Gen2 의 24개의 디스크 slot 으로 구성된 모델
이외에도
모델이 12C,12E, 24C,24E로 되어있는 경우도 있으나,
뒷부분 C 는 Control enclosure
E 는 expansion enclosure를 의미하며,
Control 에서 해당 노드의 정보들을 담고 있다.
Expansion은 디스크를 추가확장하기 위해 생긴 enclosure라고 생각하면 됨.
외부 PC로 접속하려면, Control로 접속하기 위해선 매니지먼트 port에 연결해서 볼 수 있다.
Expansion은 뒷면부엔 ESM 이라는 것이 있으나, Control enclosure의 노드 캐니스터처럼 생각하면 됨.
ESM, canister 는 1개의 인클루저마다 각각 2개씩있으며, 한쪽 ESM(expansion enclosure의 노드, canister(control enclosure의 노드)가 죽어도 서비스에 지장이 없게끔 이중화 구성이 되어있다.
후면부

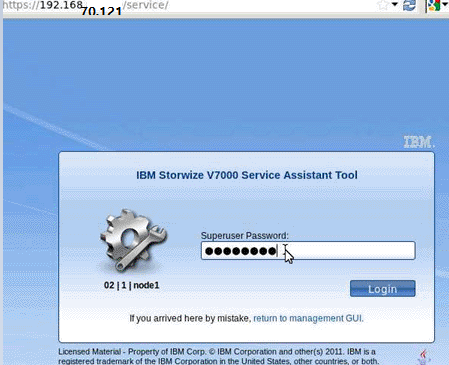

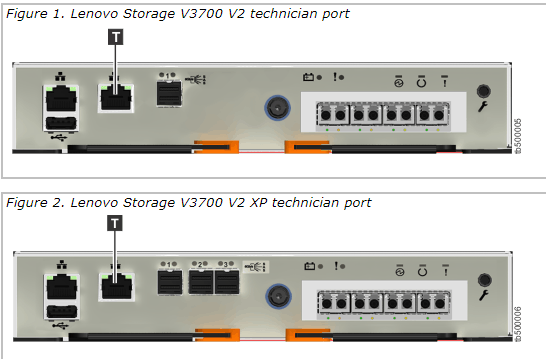

technician port로서 192.168.0.1 로 맞추어 접속하면 해당 Service assistant tool 로 접속가능하며, IP 및 각종 정보들을 알 수 있다.
(또한, usb 를 사용할 수 있는 환경이라면, 후면부 캐니스터의 usb port에 FAT32로 포맷한 USB를 꽂는다면 해당 캐니스터의 정보를 확인가능함)
https://192.168.70.121/service 로 접속한것과 같음= https://192.168.0.1
