| 용어 | 설명 |
| Collision | ethernet에서 2개의 노드가 동시에 전송하게 되면, 네트워크 상에서 서로 충돌이 발생되는 현상을 의미. collision이 발생하면 전송 노드는 이 packet을 다시 전송해야 한다. |
| Collision Domain | ethernet에서 서로 동시에 전송하면 충돌이 발생하는 영역을 의미. (Switching ) hub, repeater로 연결된 모든 노드들은 서로 같은 collision Domain에 있다. 해당 C D(이하 Collision Domain)은 bridge 또는 스위치를 통해 나누어 줄 수 있다. |
| CSMA/CD(Carrier Sense Multiple Access / Collision Detection | ethernet 통신 방식으로 데이터를 전송하고자 할 때 먼저 현재 네트워크에 전송중인 데이터가 있는지 확인 후 전송을 시작하는데, 이때 동시에 두 장비가 전송을 시작하면 충돌이 발생하며, 각각의 전송장비는 이 충돌을 감지하게 된다. 충돌이 발생하면 전송장비는 데이터를 임의의 시간이 흐른 후 재전송을 시도 한다. |
| Broadcast | network 상(broadcast domain)의 모든 node로 보내지는 데이터 packet을 의미한다. |
| Broadcast Domain | 브로드캐스트 영역 : 브로드캐스트가 발생했을 때 이 패킷을 받는 모든 장비들의 영역을 의미 무조건 라우터에 의해서 분리가 가능하다(VLAN을 사용하는 스위치여도 broadcast 영역을 나누어 주지만, 서로간의 통신은 불가능함. Router를 거쳐야만 통신이 가능하다) |

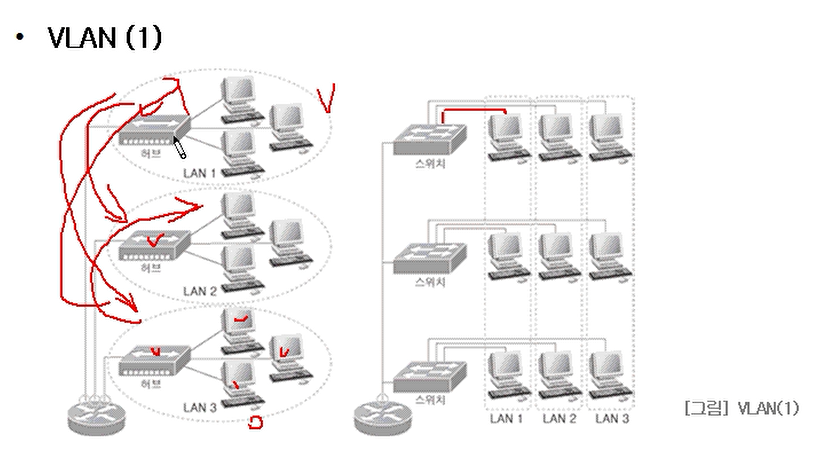

허브1쪽에서 브로드캐스트가 일어나면, LAN2,3의 다른 허브로 브로드캐스트가 일어난다. 그러면 모든 PC로 브로드캐스트가 일어남.
이걸 막기 위해 탄생한 것이 VLAN
즉
VLAN= 가상랜
스위치가 기본적으로 동작할 때 data link 계층의 frame 단위의 IP개념 없는 장비라 브로드캐스트를 막지 못하지만, LAN을 쪼개서 복수의 LAN을 만들어주는 것=VLAN의 기능
