네트워크에서 가상의 인터페이스를 두되, 2개의 인터페이스를 묶는것을 네트워크 이중화로 표현한다.
OS마다 각각 다르나, windows 서버에선 teaming, Linux에서는 bonding 이라 부르며,
AIX 에서는 EtherChannel로 표현한다.
케이블 포설이 필요하여 네트워크 이중화 인터페이스를 설정해야 한다.
dual 가상화 환경[VIOS] 내 인터페이스는 각각 VIOS1호기와 VIOS2호기 다르게 잡아주는 것이다.
우선 확인할 시 unassigned(미할당)된 네트워크 카드를 우선 확인한다.
hmc 및 ASM[=Hardware 정보 및 hardware error log 확인 창]에서도 확인 가능하다.

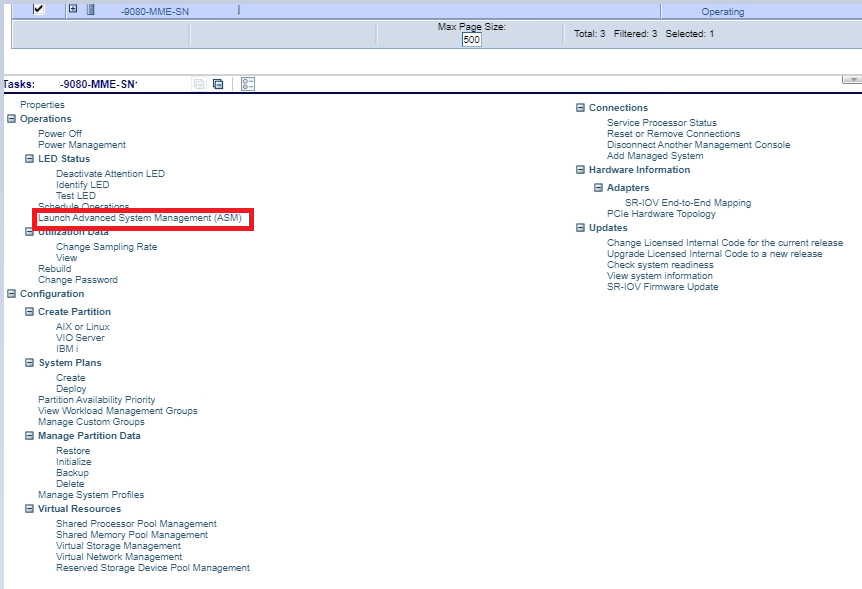

[1]ASM(Advanced System Management) 접속
서버 리스트 내 박스 클릭
default ID/PW : admin/admin
하나의 파티션에는 1개의 카드에 1개씩의 NIC를 잡아주는 걸로 해보자.
vios1호기#lsdev -Cc adapter|grep ent
ent20 Available 09-00 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent21 Available 09-01 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent22 Available 09-02 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent23 Available 09-03 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent24 Available 0A-00 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent25 Available 0A-01 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent26 Available 0A-02 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent27 Available 0A-03 4-port Gigabit Ethernet PCI-Express Adapter(e1m2123120003)
ent28 Available EtherChannel / IEEE 802.3ad Link Aggregation
ent29 Available Shared Ethernet Adapter
vios1호기#lsslot -c pci // 물리슬롯 위치 확인
...
..fcs0 fcs1
..fcs2 fcs3
U78CD.001. FZHA011-P2-C5 ent20 ent21 ent22 ent23
U78CD.001. FZHB012-P2-C5 ent24 ent25 ent26 ent27
lsattr -El ent28 //ent28의 이더채널 (네트워크 이중화 가상 디바이스)
adapter_names ent20 EtherChannel Adapters True
..
backup_adapter ent24 Adapter used when whole channel fails True
...
# entstat -d ent20, entstat -d ent24 는 확인 불가
#lsdev -Cc if 로 확인시 defined 일 때는 확인이 불가하다.

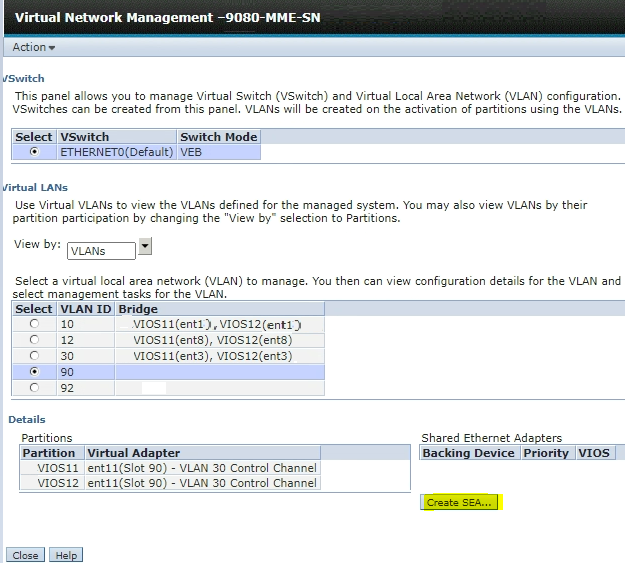

SEA 및 Virtual Ethernet Adapter VLAN ID 만들기
HMC상에서도 만들 수 있다곤 하나, 실무적으로 정확하게 만들어지진 않는다.
그래서 VIOS 내에서 CLI로 만들어주어야 한다.
VIOS1호기#mkvdev -sea <RA> -vadapter <VEA> -default <VEA> -defaultid <VLANID>
VIOS2호기#mkvdev -sea <RA> -vadapter <VEA> -default <VEA> -defaultid <VLANID>
RA=Real Adapter, VEA=Virtual Ethernet Adapter 의미
VIOS 내 SEA(ent29)를

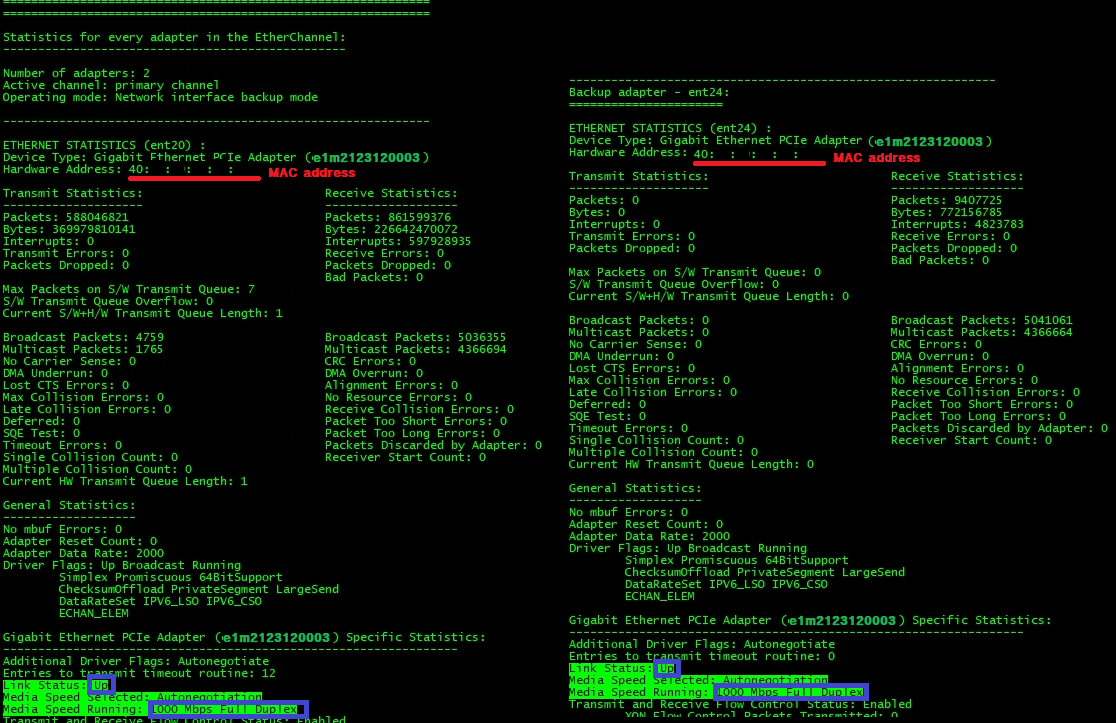

entstat -d ent29 로 확인하면 다양한 정보(이더채널, Virtual Adapter, Control Channel Adapter, Virtual I/O Ethernet Adapter(l-lan) 등의 정보가 나온다.
연결 후 Link status 가 UP 인지 확인
정상적일 땐
Link Status : UP
Media Speed Selected : Autonegotiation
Media Speed Running : 1000Mbps Full Duplex (1G 전이중 : NIC 인터페이스 에 따라 다름 )
비정상 상태
Link Status : UNKNOWN 또는 DOWN
Media Speed Running : Unknown 으로 빠지게 됨.
vios 2호기도 동일하게 확인해주면 된다.
